全自动绝缘靴绝缘手套耐压测试仪-(测试1双)
来源:上海东亥电气有限公司 | 发布时间:2018/3/4 15:49:25 | 浏览次数:

 产品概述

YHXNY-2绝缘靴绝缘手套耐压测试仪依新的国电发(2002)777号《电力安全工器具预防性试验规程》所要求的方法更科学、合理地快速完成对绝缘手套,绝缘靴、绝缘胶垫等常用辅助绝缘工器具的工频耐压试验。辅助绝缘安全工器具是指绝缘强度不是承受设备或线路的工作电压,只是用于加强基本绝缘安全工器具的保安作用,用以防止接触电压、跨步电压、泄漏电流电弧对操作人员的伤害,不能用辅助绝缘安全工器具直接接触高压设备带电部分。属于这一部分的安全工器具有:绝缘手套、绝缘靴、绝缘胶垫等。

产品别称

绝缘靴绝缘手套耐压测试仪、绝缘靴手套耐压测试仪、绝缘靴耐压测试仪、绝缘靴(绝缘手套)耐压测试仪、绝缘靴绝缘手套耐压试验装置、绝缘靴手套耐压试验装置、绝缘靴(手套)耐压试验装置

产品特点

本产品由两部份组成:
1、耐压试验水槽:全不锈钢制成,尼龙绝缘支撑。可同时测试1~2个试品,最高承受电压50kV。
2、智能绝缘靴手套耐压装置按新的行业标准要求考核泄露电流做为试验依据,更加科学。
3、按新的行业标准要求绝缘靴要用专用电极,不用灌水。试验合格的绝缘靴立即可以投入使用,并且提高绝缘靴的使用寿命。
4、组合式结构,可移动、运输,准备方便。
5、一次可同时完成1双(2只)绝缘靴或手套的耐压试验,同时准确检测2路泄露电流。
6、自动计时。

技术参数



1、输入电压:~220V   50Hz
2、输出电压:0-30kV
3、容    量:3kVA
4、测试数量:每次2只
5、测量数据:可显示打印每只被试品电压值;泄漏电流值
6、过流保护;过压保护;自定义时间、电压、泄漏电流值
7、液晶显示,全中文菜单操作,带打印
8、测量准确度:电压±2%(±3个字)电流±2%(±3个字)

使用方法
⒈拆开包装后,将试验装置固定好,并将接地线接好。
⒉试验前,将被试品内装满钢珠,再通过锁紧螺钉调节电极杆,使电极插入绝缘靴(手套)内调整螺杆,接触钢珠面即可。
⒊遥控器键“2”为停止键,“1”为启动键,“3”为升压键,“4”为降压键,“5”为计时键,“6”为备用键。
⒋接通电源,按下空气开关,电源指示灯亮,按下“1”键,高压指示灯亮,如果不亮说明调压器未归零,请按“4”键降压,然后按下“1”键,再按“3”键升压,当升到所需电压时,按下“5”键,开始计时,时间到蜂鸣器响,按下“4”键,调压器回零,按“2”键结束试验。
5.左起第一块表是高压表(KV),后面6块表是智能电流表(mA).,6块表(mA)上面相应的指示灯是过流指示灯,一一对应。

工作原理:
接入0~220V电源,调节工频耐压试验台,根据试验变压器的电磁感应原理,使变压器产生0~30KV工频高压至各电极,使绝缘靴(手套)获得规定的试验电压。根据绝缘靴(手套)试验规程,读取、纪录测试参数。
    该装置不仅从外观和结构上有了很大的变化,对于相关控制、测试及保护电路也做了进一步完善和更新,一方面大大简化了测试程序,提高了测试速度,另一方面不仅可以耐压、高压泄漏电流直读,还可自动识别不合格试品,智能化程度大大提高,是一款实用性很强的耐压试验设备。

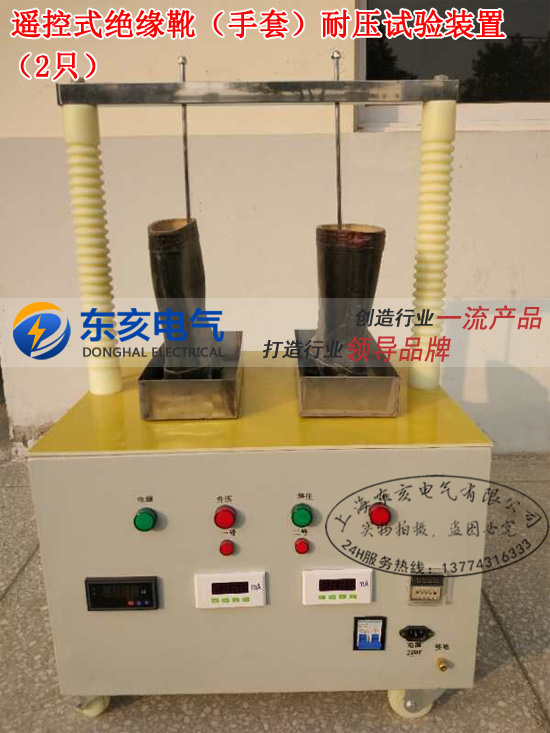

产品图片

产品检定证书
